上海铭控:压力传感器精度指标介绍!

日期:2018/6/8浏览:1212次

一、压力传感器基本指标

零位:Zero  Output
满度:Full  Scan   简称:FS
灵敏度:Sensitivity

零点输出:在室内条件下,所加压力为零时传感器的输出值为零点输出。

满量程输出:传感器测量上限输出值与测量下限输出值之差的绝对值。

灵敏度:传感器输出量的增量与相应的输入量增量之比为灵敏度。

二、压力传感器精度指标

非线性、重复性、迟滞性、时漂、温漂、稳定性

精确度:简称精度Accuracy,一般简写为acc

1)定义:

被试传感器的测量结果与约定真值间的一致程度为精确度。

它取决于系统误差带与随机误差带的大小。
系统误差指多次测量中大小和方向不变的误差;
随机误差指多次测量中大小和方向不确定的误差;
通常把只进行一次的测量中所发生的误差看做是随机误差;而将只进行一次校验所确定的仪表误差看做是系统误差。

2)三项主要指标:
非线性 Non Linearity
重复性 Repeatability
迟滞性 Hysteresis

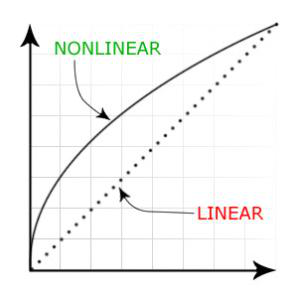

非线性:校准曲线与某一规定直线偏离的程度为非线性。

重复性:在所有下述条件 相同测量方法 相同观测者 相同测量仪器 相同地点 相同使用条件和在短时期内的重复下,对同一被测量进行多次连续测量所得结果之间的符合程度。

迟滞性:在规定的范围内 在同一试验点当被测量值增加和减少时输出中出现的zui大差值。

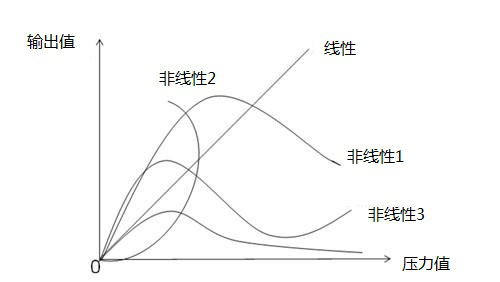

非线性特性:

在实际中,压力和输出值呈现如上复杂的非线性特性,而不是完全的线性关系。

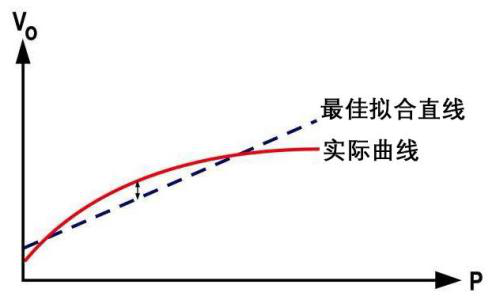

线性校准:

三、压力传感器其他指标
零位温度系数
满量程温度系数
时漂(短期稳定性)
长期稳定性
零位温度系数:在规定的时间间隔及室内温度条件下,零点随着温度变化而变化的比值。
满量程温度系数:
在规定的时间间隔及室内温度条件下,满度随着温度变化而变化的比值。
时漂(短期稳定性):在短时间内,零位/满度随着时间变化而变化的比值。(一般指8或24小时,也可以自定义时间,  mv/V  *24h)
长期稳定性:在长期时间内,零位/满度随着时间变化而变化的比值。(一般指1年,比如0.1%FS/年)

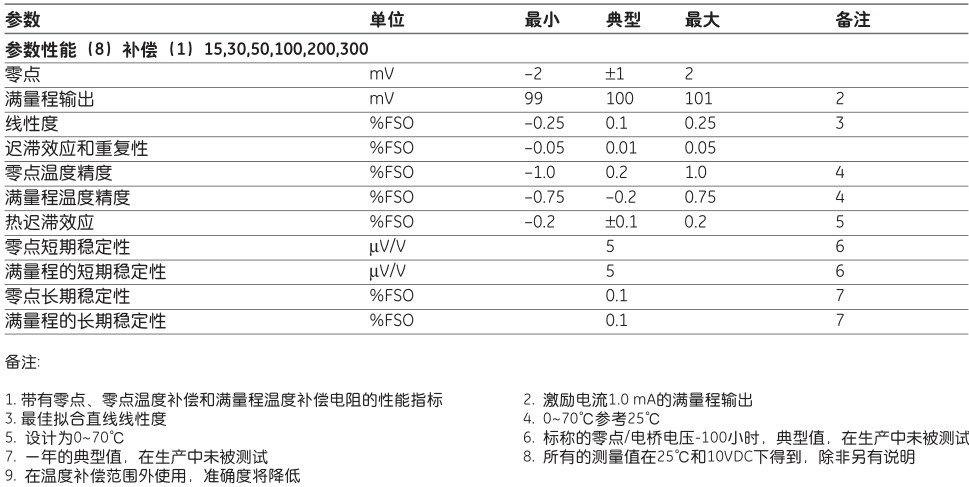

四、压力传感器指标实例(GE NOVA NPI-19)
